Bredbands synlig NIR-transmission 50/50 stråldelningsförhållande

Icke-polariserande stråldelarkub (NPBS)

Glan Taylor Polarisator är en anordning som producerar linjärt polariserat ljus från ljus med andra polarisationstillstånd. Den består av två prismor av samma dubbelbrytande material som är separerade av ett luftutrymme. Glan Taylor-polarisatorn delar upp en inkommande opolariserad stråle i strålar, en är den extraordinära som transmitteras genom den andra sidan, och en annan är den vanliga strålen som reflekteras och absorberas helt internt.   Drag: Luftavstånd Nära Brewsters Angle Cutting Hög polarisationsrenhet Kort längd Lämplig för applikationer med låg och medelhög effekt

Glan-laserprismor är en Glan Taylor-polarisator som är speciellt utformad för högenergiapplikationer. På sidan av höljet borras två hål. Den vanliga strålen reflekteras i en vinkel och lämnar polarisatorn genom ett av hålen.   Drag: Luftavstånd Nära Brewsters Angle Cutting Hög polarisationsrenhet Monterad med flyktfönster Lämplig för högeffektsapplikationer

Wollaston-polarisator kan dela upp en infallande stråle i två strålar: en extraordinär och en ordinär stråle med en avvikelsevinkel som är beroende av våglängden. Båda strålarna transmitteras genom den andra ytan. Drag:Cementerad eller optiskt kontaktadSeparera vanliga och extraordinära strålar i viss vinkelLämplig för applikationer med låg effekt och där stor avvikelse krävs

Rochon-polarisator separerar den infallande strålen i vanlig stråle och extraordinär stråle som Wollaston-polarisatorn, men extraordinär stråle transmitteras rakt igenom, medan vanlig stråle transmitteras med en avvikelsevinkel. Drag:Optiskt kontaktadHög polarisationsrenhetLämplig för applikationer med låg eller hög effekt

Glan-laserpolarisator med hög transmission är en specialdesignad polarisator som är baserad på Brewster Cut-kristallen och kan förbättra transmissionen från normalt >85 % till 95 %. Denna polarisator kan tillverkas av både kalcit och YVO4.   Drag: Luftavstånd All Brewsters vinkelskärning Hög polarisationsrenhet Monterad med flyktfönster Lämplig för högeffektsapplikationer Hög transmission Brewster-vinkelingång

Glan Thompson Polarisator består av två likadana kalcitprismor som är sammanfogade. Den extraordinära strålen transmitteras, medan vanlig strålning avböjs och absorberas.   Drag: Cementerad Bred acceptansvinkelfält Lämplig för lågeffektsapplikationer

Glan Thompson polariserande stråldelarkuber använder två cementerade kalcitprismor för att separera opolariserat ljus i s-polariserade (45° avböjda) och p-polariserade (transmitterade) strålar med 90%+ transmission i ett rektangulärt metallhölje, idealiskt för tillämpningar som kräver dubbla linjära polarisationstillstånd som interferometri och lasersystem.   Drag: Cementerad Hög polarisationsrenhet Hög transmission Lämplig för lågeffektsapplikationer Delad o-stråle och e-stråle vid 45 grader

Polarisationsstråleförskjutare används för att separera en opolariserad stråle i två ortogonalt polariserade utgångsstrålar som är parallella med varandra. Den ordinära polarisationen transmitterar rakt igenom medan den extraordinära polarisationen avviker från den ordinära strålen. Den kan användas som polariserande stråldelare. En polarisationsstrålförskjutare kan också användas för att kombinera två ortogonalt polariserade strålar. De mest använda materialen för polarisationsstrålförskjutare är yttriumvanadat (YVO4), α-BBO, kalcit och etc.Drag:Arbetsvåglängd 350-4000 nmYVO4, α-BBO, kalcit tillgängligtOrtogonalt polariserade utgångar, utgångar parallella med ingångenHög utsläckningsgrad (>105)

Vågplatta med flera ordningar betyder att retardansen i en ljusväg kommer att genomgå ett visst antal fullständiga våglängdsskift utöver den fraktionerade designretardansen. Tjockleken på en flerordningsvågplatta är alltid runt 0,5 mm. Jämfört med nollte ordningens vågplatta är flerordningsvågplattor mer känsliga för våglängds- och temperaturförändringar. De är dock billigare och används ofta i många tillämpningar där den ökade känsligheten inte är kritisk.   Drag: Tjocklek: 0,2–0,5 mm Hög skadetröskel Bättre temperaturbandbredd Låg kostnad

Optiskt kontaktad nollordningsvågplatta är konstruerad av två kvartsplattor med korsade snabba axlar, de två plattorna är konstruerade med optisk kontaktmetod, den optiska vägen är epoxifri. Skillnaden i tjocklek mellan de två plattorna avgör retardationen. Nollta ordningens vågplattor erbjuder ett betydligt lägre beroende av temperatur och våglängdsförändring än flerordningens vågplattor.   Drag: Optiskt kontaktad Tjocklek 1,5~2 mm Dubbla retardationsplattor Bred spektral bandbredd Bred temperaturbandbredd Högt gränsvärde för skador

Luftavstånd nollordningsvågplatta är konstruerad av två kvartsplattor monterade i ett fäste för att bilda ett luftgap mellan de två kvartsplattorna. Skillnaden i tjocklek mellan de två plattorna avgör retardationen. Nollta ordningens vågplattor erbjuder ett betydligt lägre beroende av temperatur och våglängdsförändring än flerordningens vågplattor.   Drag: Luftavstånd Tjocklek 1,5~2 mm Dubbla retardationsplattor Bred spektral bandbredd Bred temperaturbandbredd Högt gränsvärde för skador AR-belagd och monterad

Denna typ av nollordningsvågplatta är konstruerad av en äkta nollordningsvågplatta och ett BK7-substrat. Eftersom vågplattan är mycket tunn och lätt att skada, är BK7-plattans funktion att förstärka vågplattan.   Drag: Bred spektral bandbredd Bred temperaturbandbredd Vidvinkelbandbredd Cementerad av Expoy

Dubbelvåglängdsvågplatta är en avancerad optisk komponent utformad för att exakt kontrollera polarisationstillstånden för två distinkta laservåglängder. Den används ofta inom laserteknik, ickelinjära optiska system och precisionsoptiska instrument. Dess kärnfunktion är att tillhandahålla fördefinierad fasretardation vid två specifika våglängder, vilket optimerar polarisationskonverteringseffektiviteten och uppfyller kraven från komplexa optiska system.

Akromatisk vågplatta liknar en vågplatta av nollte ordningen förutom att de två plattorna är gjorda av olika dubbelbrytande kristaller. Eftersom spridningen av dubbelbrytningen för två material är olika är det möjligt att specificera retardationsvärdena vid ett brett våglängdsområde. Så retardationen kommer att vara mindre känslig för våglängdsförändringar. Med andra ord kan den användas vid ett bredbandigt våglängdsområde.   Drag: Epoxihartserat eller luftbaserat tillgängligt Mycket bred bandbredd

Kvartspolarisationsrotatorer För att erbjuda 45 graders eller 90 graders rotation vid ett antal vanliga laservåglängder är den optiska axeln i en polarisationsrotator vinkelrät mot optikens polerade yta. Resultatet är att orienteringen av det inmatade linjärt polariserade ljuset roteras när det utbreder sig genom enheten. Vänster- och högerhänta rotatorer kan erbjudas av MT-Optics, Inc.

Polariserande kubstråldelare Dela slumpmässigt polariserade strålar i två ortogonala, linjärt polariserade komponenter. S-polariserat ljus reflekteras i 90 graders vinkel medan P-polariserat ljus transmitteras. Varje stråldelare består av ett par precisionsprismor med hög tolerans och rätvinkliga vinkel, sammanfogade med en dielektrisk beläggning på hypotenusan av ett av prismorna.

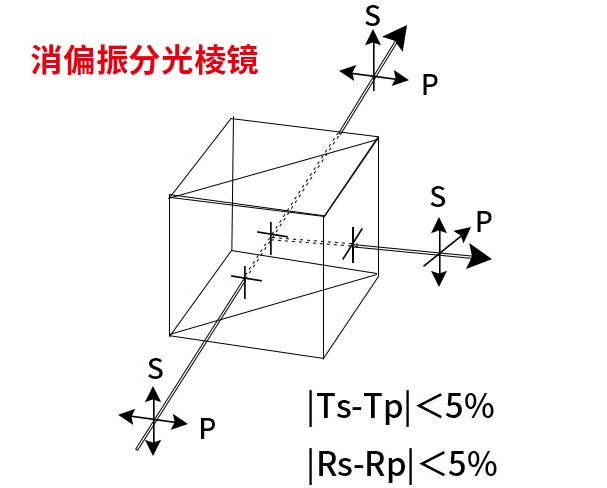

Icke-polariserande stråldelarkub består av ett par precisionsprismor med hög tolerans, rätvinkliga, cementerade tillsammans med en metallisk-dielektrisk beläggning på hypotenusan av ett av prismorna. Det låga polarisationsberoendet hos den metallisk-dielektriska beläggningen gör att transmission och reflektion för S- och P-polarisationstillstånd ligger inom 5 % av varandra. Detta innebär att de inte kommer att ändra polarisationstillståndet för den infallande strålen. Vi erbjuder både bredbandiga och icke-polariserande kubstråldelare (NPBS) med enkel våglängd. En antireflekterande beläggning har applicerats på varje sida av stråldelaren för att producera maximal transmissionseffektivitet för lämpligt våglängdsområde.

Optisk isolator är en kombination av en polarisationsstråldelarkub (PBS) och en kvartsvågplatta gjord av kristallkvarts. Infallande ljus polariseras linjärt av PBS och omvandlas till cirkulär polarisering av kvartsvågplattan. Om någon del av den utgående strålen reflekteras tillbaka in i isolatorn, kommer kvartsvågplattan att omvandla den reflekterade strålen till en linjärt polariserad stråle som är vinkelrät mot ingångsstrålen. Denna stråle blockeras sedan av PBS och den kommer inte att återvända till systemets ingångssida. Särdrag:Blockera optisk återkopplingPassiv isolering av linjärt polariserat ljusHög isoleringRoHS-kompatibel

Tunnfilmslinjär polarisator Denna komponent, som består av främre och bakre N-BK7-glassubstrat med en mellanliggande linjär polariserande film, erbjuder två monteringsalternativ: låsring och roterande montering. Över hela den optiska ytan är transmissionsaxelns orientering enhetlig, vilket möjliggör generering av en linjärt polariserad ljusstråle med en specifik polarisationsriktning. Den säkerställer ett högt extinktionsförhållande och fungerar effektivt över ett brett infallsvinkelområde.
