Flerskiktad antireflekterande beläggning

Dubbel konkav lins

Kilprismor, vanligtvis tillverkade av högkvalitativa optiska material som BK7-glas, delar analoga funktioner med optiska fönster och kan fungera som isolerande komponenter inom optiska system. De är konstruerade för att inducera en liten, exakt vinkelavvikelse i ljusstrålar, vilket effektivt blockerar ljus från att återgå till sitt ursprung. Denna egenskap gör dem oerhört användbara i tillämpningar som laserjusteringssystem, optiska mätinstrument och avbildningsarrangemang. Med exakt kontroll över avvikelsesvinkeln – vanligtvis med strikta toleranser – garanterar de pålitlig prestanda över olika optiska inställningar. Oavsett om det är i forskningslaboratorier eller industriella optiska tillämpningar spelar kilprismor en avgörande roll för att optimera ljusbanor och höja noggrannheten hos optiska system.

Mikro Prismor Prismor från MT-Optics, Inc. är precisionstillverkade i belagda och obelagda versioner för laserkällor och bildapplikationer. Dessa 45°-90°-45° rätvinkliga prismor varierar från 0,5 mm till 5,0 mm i storlek (A=B=C liksidigt format), tillverkade med högprecisionsslipning för exakta vinklar och ytor. Anpassningsbara AR/reflekterande beläggningar optimerar prestandan för specifika våglängder och uppfyller strikta krav på kompakthet och tillförlitlighet i mikrooptiska system. Idealiska för fiberoptik, LiDAR och precisionsinstrument, utmärker de sig i utrymmesbegränsade högprecisionsuppsättningar.

Rätt vinkelprisma avböjer eller avböjer en ljusstråle med 90° eller 180°. Den används ofta i teleskop, periskop och andra optiska system. Dessutom finns även laserprismor med rät vinkel tillgängligt från MT-Optics.

Anamorfiska prismapar används för att omvandla elliptiska laserdiodstrålar till nästan cirkulära strålar. Eftersom prismorna är inställda nära Brewsters vinkel och med AR-beläggning anpassad till vinkeln på index SF11-glaset, kan en genomsnittlig genomströmning på 95 % uppnås.

Duvprisma har två tillämpningar. Huvudapplikationen används som en rotator. Den kan rotera en bild men utan att avvika strålen. Och när prismat roteras runt den parallella ingångsstrålen med en viss vinkel, roterar bilden med dubbelt så stor vinkel. Det är mycket viktigt att applikationen används med parallell eller kollimerad stråle och att den stora fyrkantiga reflekterande ytan hålls mycket ren. En annan applikation används som en retroreflektor. För denna applikation fungerar den som ett rätvinkligt prisma.

Pentaprisma kan avböja en infallande stråle utan att invertera eller reversera till 90°. Avböjningsvinkeln på 90° är oberoende av prismats rotation kring en axel parallell med skärningslinjen mellan de två reflekterande ytorna. Den används ofta inom lod, mätning, uppriktning, avståndsmätning och optiska verktyg.

Takprisma kombineras med ett rätvinkligt prisma och ett helt internt reflekterande tak och de är fästa med sina största fyrkantiga ytor. Den kan invertera och reversera en bild, samt avböja bilden 90°. Därför används den ofta i jordiska teleskop, observationssystem och avståndsmätare.

Hörnkub-retroreflektorer har tre ortogonala reflekterande ytor för 180° ljusretroreflektion med bågsekundnivåvinkelfel, uppnått genom precisionstillverkning. De är tillverkade av optiskt glas eller smält kiseldioxid och kan beläggas med AR/skyddande lager för att öka hållbarheten. Storlekarna varierar från 3 mm till 50 mm och erbjuder anpassningsbara vinklar och beläggningar för tillämpningar som laseravståndsmätning, satellitbaserad fjärranalys och optisk kommunikation. Dessa robusta retroreflektorer motstår vibrationer och temperaturfluktuationer, vilket säkerställer tillförlitlig prestanda i krävande miljöer.

Romboidprisma kan förskjuta en laserstråle utan att ändra bildens orientering, ingångsstrålen reflekteras helt internt av två 45-gradersytor och går ut från utgångsytan. Sedan produceras en lateral förskjutning. Högre transmissionshastighet kan uppnås genom antireflexbeläggning på ingångs- och utgångsytorna. Romboidprisma används alltid i stereoskopiska system och periskopsystem. För närvarande kan vi göra vinkeltoleranser

Plano konkava linser presenterar en konkav yta och en plan yta. De har en negativ brännvidd och används för bildreduktion eller för att sprida ljus. Dessa linser divergerar kollimerat infallande ljus och bildar virtuella bilder som ses genom linsen. De används ofta för att expandera ljus eller för att öka brännvidder i befintliga system.

Plano-konkava linser presenterar en konkav yta och en plan yta. De har en negativ brännvidd och används för bildreduktion eller för att sprida ljus. Dessa linser divergerar kollimerat infallande ljus och bildar virtuella bilder som ses genom linsen. De används ofta för att expandera ljus eller för att öka brännvidder i befintliga system.

CaF2 Plano konvexa linser är tillverkade av CaF2-material. De har ett kurvigt cd-gränssnitt och ett plant gränssnitt. De har en positiv brännvidd, vilket gör dem idealiska för att samla in och fokusera ljus för många avbildningstillämpningar. De är till exempel mikrolinser som sitter ovanpå en wafer, och som även förekommer i makroskopiska optiska system.

Germanium Plano Konvexa Linser, tillverkade av högkvalitativt germanium, har en konvex yta och en plan yta. Med en positiv brännvidd konvergerar de ljusstrålar och bildar verkliga bilder för projektion eller vidare bearbetning. De används ofta i optiska avbildningsanordningar som mikroskop och teleskop för att förstora objekt tydligt, och i lasersystem för att fokusera laserstrålar exakt, och spelar en avgörande roll i tillämpningar som kräver fokuserat och förstorat ljus.

Dubbelkonvexa linser har identiska konvexa ytor på båda sidor, vilket ger dem en positiv brännvidd. Denna design gör det möjligt för dem att effektivt konvergera inkommande ljusstrålar. Vid 1:1-avbildning säkerställer de skarp och oförvrängd bildåtergivning, samtidigt som objektets verkliga storlek och form bibehålls. Inom flerelementsystem samarbetar de med andra linser för att korrigera aberrationer som sfärisk aberration, vilket förbättrar den totala optiska prestandan. Dessa linser används ofta i mikroskop, teleskop och kameror och spelar en avgörande roll för att fokusera ljus för att skapa tydliga bilder, vilket gör dem oumbärliga i olika optiska tillämpningar.

Germanium (Ge) Plano konkava linser är tillverkade av germaniummaterial. De har en konkav yta och en plan yta. De har en negativ brännvidd och används för bildreduktion eller för att sprida ljus. Dessa linser divergerar kollimerat infallande ljus och bildar virtuella bilder som ses genom linsen. De används ofta för att expandera ljus eller för att öka brännvidder i befintliga system.

CaF2 Plano konkava linser är tillverkade av CaF2-material. De har en konkav yta och en plan yta. De har en negativ brännvidd och används för bildreduktion eller för att sprida ljus. Dessa linser divergerar kollimerat infallande ljus och bildar virtuella bilder som ses genom linsen. De används ofta för att expandera ljus eller för att öka brännvidder i befintliga system.

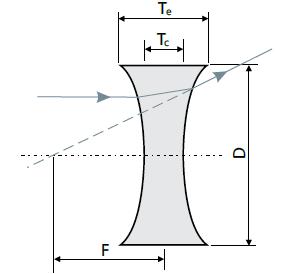

Dubbelkonkava linser kännetecknas av identiska konkava ytor på båda sidor, vilket ger dem en negativ brännvidd. Dessa linser divergerar inkommande ljusstrålar. Vid 1:1-bildåtergivning säkerställer de naturtrogen bildåtergivning utan distorsion. Inom flerelementsystem samarbetar de med andra linser för att korrigera aberrationer och finjustera brännvidder, vilket optimerar den totala optiska prestandan. Deras ljusdivergerande egenskaper gör dem viktiga i optiska uppsättningar som kräver exakt ljusvägskontroll, vilket förbättrar funktionaliteten i olika tillämpningar.

Menisklins finns tillgängliga i antingen positiv eller negativ version från MT-Optics, Inc. Positiva menisklinser kan användas för att öka den numeriska bländaren för en positiv linsenhet, utan en onödig ökning av aberrationerna. Negativa menisklinser är den bästa linsformen där en konjugat är relativt långt från linsen eller där båda konjugaten har samma storlek som linsen.

Akromatiska linser är sofistikerade optiska komponenter utformade för att minimera kromatisk aberration. Genom att kombinera olika typer av glas med varierande brytningsindex säkerställer dessa linser att ljus med olika våglängder konvergerar i nästan samma punkt. Detta resulterar i skarpa, färgkorriga bilder. De används ofta i kameror, teleskop och mikroskop, vilket förbättrar kvaliteten på optisk avbildning. Deras högprecisionstillverkning garanterar tillförlitlig prestanda i olika tillämpningar där tydliga och distorsionsfria bilder är avgörande.

Cylindriska linser finns tillgängliga i antingen plano-konkava eller plano-konvexa konfigurationer från MT-Optics, Inc. Plano-konkava linser har en negativ brännvidd och används för bildreducering eller för att sprida ljus. Plano-konvexa linser har en positiv brännvidd, vilket gör dem idealiska för att samla och fokusera ljus för många bildtillämpningar.Cylindriska linser används för att korrigera astigmatism i ögat och i avståndsmätare, för att producera astigmatism, genom att dra in en ljuspunkt i en linje, de används ofta inom streckkodsskanning, projektionsoptik, lasermätningssystem och holografi.

Plano konvexa linser presenterar ett curvedcd-gränssnitt och ett plant gränssnitt. De har en positiv brännvidd, vilket gör dem idealiska för att samla in och fokusera ljus för många avbildningstillämpningar. De är till exempel mikrolinser som är placerade ovanpå en wafer, och som även förekommer i makroskopiska optiska system.

BK7 Optisk Glas Fönster är tillverkade av BK7-borosilikatglas med hög renhet, vilket ger utmärkt optisk enhetlighet och låg dispersion med stabil transmittans över 350–2000 nm. De har hög nötningsbeständighet och termisk stabilitet, vilket gör dem idealiska för lasersystem, spektrometrar och bildenheter. Dessa fönster stöder anpassade beläggningslösningar och uppfyller specifika optiska krav, vilket säkerställer tillförlitlig prestanda i krävande applikationer samtidigt som de bibehåller jämn kvalitet under olika driftsförhållanden.

Smälta kiseldioxidfönster är tillverkade av högren syntetisk amorf kiseldioxid, vilket erbjuder bredbandstransmission från UV (160 nm) till IR (3500 nm). De tål 1050 ℃ och har en låg värmeutvidgningskoefficient på 0,55 × 10⁻⁶/K, vilket ger λ/10 ytnoggrannhet, ≤10 bågsekundsparallellitet och över 85 % klar bländare. Anpassningsbara storlekar och former finns tillgängliga, tillsammans med beläggningstjänster för att minimera reflektionsförlust. Idealiska för laserskydd, spektroskopi, halvledarlitografi och vakuumsystem, alternativen inkluderar specialformer, precisionsborrning och högeffektslaseroptimering.

Borsilikatfönster (Pyrex) är tillverkade av premiumborosilikatglas, vilket erbjuder låg värmeutvidgning, högtemperaturbeständighet och exceptionell kemisk hållbarhet. Deras termiska stabilitet matchar kiselmaterial, vilket gör dem idealiska för högtemperatur- och precisionsoptiska tillämpningar. Med bredbandsöverföring från UV till nära-IR tål de kontinuerlig drift vid 450 ℃ och snabba termiska chocker. De är kemiskt resistenta mot syror, alkalier och organiska lösningsmedel och används ofta inom halvledarlitografi, medicintekniska produkter, laserskydd, vakuumsystem och optiska instrument. Anpassningsbara storlekar, former och beläggningar finns tillgängliga för att möta olika industriella krav.

Germaniumfönster är tillverkade av germaniummaterial, vars transparentitetsområde är från 2 till 17 mikron. MT-Optics, Inc. kan vänligen bearbeta detta germanium som fönster, speglar, linser etc.

Safirfönster är en optisk komponent tillverkad av safirmaterial. Den har ett transparensområde på 180–4500 nm, vilket möjliggör transmission av ljus från det ultraviolett- till det infraröda spektrumet. Vid 1000 nm är dess brytningsindex 1,755, vilket bidrar till dess distinkta optiska prestanda. Safirens inneboende hårdhet och termiska stabilitet ökar ytterligare dess användbarhet i krävande miljöer.

MgF₂ (magnesiumfluorid)-fönster är en optisk komponent tillverkad av magnesiumfluorid, ett material känt för sitt breda transparensområde som sträcker sig från 120 till 7000 nm. Detta omfattande område möjliggör transmission av ljus från det ultravioletta till det infraröda spektrumet. Vid 7000 nm uppvisar den ett brytningsindex på 1,376, vilket bidrar till dess unika optiska egenskaper.

Borofloat-fönster är tillverkade av Schotts mikrofloatborosilikatglas, vilket erbjuder exceptionell högtemperaturbeständighet, kemisk hållbarhet och optisk prestanda. Med en låg värmeutvidgningskoefficient som är kompatibel med kiselskivor är de idealiska för högtemperatur- och precisionsoptiska tillämpningar. Glaset har överlägsen planhet, bredbandsöverföring från UV till nära IR och tål kontinuerlig drift vid 450 ℃ och snabba termiska chocker. De är kemiskt stabila mot syror, alkalier och organiska lösningsmedel och används ofta inom halvledarlitografi, medicintekniska produkter, laserskydd, vakuumsystem och optiska instrument. Anpassningsbara storlekar, former och beläggningar finns tillgängliga för att möta olika industriella krav.

Brewster-fönstret är ett obelagt substrat som används i ett optiskt system vid Brewstervinkel. Det används för att separera S-polarisationen från P-polarisationen. Placerad vid Brewsters vinkel kommer P-polarisationsdelen av ljuset att passera genom fönstret till 100 %, medan S-polarisationsdelen reflekteras till 20 %. MT-Optics, Inc. erbjuder Brewster-fönster tillverkade av BK7 och UV-säkringar av kiseldioxid.

Dielektriska högreflektionsspeglar är belagda med dielektriska högreflektionsfilmer, som har högre reflektionsförmåga än metallspeglar. De är idealiska för högenergilasersystem och möjliggör effektiv ljusreflektion, vilket gör dem viktiga för tillämpningar som laserbearbetning och precisionsoptiska instrument.

Dikroiska speglar har beläggningar som möjliggör hög reflektion vid en våglängd och hög transmission vid en annan. MT - Optics, Inc. erbjuder olika material och storlekar, vilket säkerställer exakt optisk prestanda för lasersystem, optiska instrument och andra tillämpningar.

Metallbelagda speglar (Al Ag Au) har högrena aluminium-, silver- och guldfilmer som avsatts via vakuumdeponering på optiska glassubstrat för bredbandsreflektion. Aluminiumspeglar (Al) täcker 250–2000 nm med ≥97 % reflektivitet och robust hållbarhet. Silverspeglar (Ag) uppnår >98 % reflektivitet i synligt och nära infrarött (400–1500 nm) med skyddande beläggningar för att förhindra oxidation. Guldspeglar (Au) erbjuder >99 % reflektivitet i mellaninfrarött (700–10 μm) och överlägsen korrosionsbeständighet. Dessa speglar är idealiska för lasersystem, spektrometrar och astronomiska tillämpningar och stöder anpassade beläggningstjocklekar och våglängdsområden för att möta specifika optiska krav.

Stråldelare kub är konstruerade genom att cementera två precisionsrätvinkliga prismor tillsammans med lämplig interferensbeläggning på hypotenusa-ytan. Absorptionsförlusten till beläggningen är minimal, transmission och reflektion, ungefär 50 % (genomsnitt), även om utsignalen är delvis polariserad. Om polarisationskänsligheten är avgörande för din onlinebeställning rekommenderar vi att du väljer från vår polarisationskubstråldelare eller icke-polarisationskubstråldelare.

Vi specialiserar oss på optiska komponenter och erbjuder förstklassiga filter. De arbetar med ljusabsorption, reflektion och interferens och reglerar ljus exakt över ultravioletta, synliga och infraröda band. Bandpassfilter, som siktar, släpper igenom specifika våglängder och används inom fiberoptisk kommunikation och forskning. Avgränsningsfilter blockerar band; infraröda filter förbättrar fotokvaliteten. Stråldelningsfilter delar upp ljuset. Tillverkade med avancerade processer har våra filter hög transmittans och stabilitet och används inom allt från forskning till säkerhet.

Absorberande neutraldensitetsfilter använder optiska absorptionsmaterial för att jämnt dämpa fullspektrumsljusintensitet (400–2000 nm) utan färgförskjutning, vilket erbjuder ett brett utbud av optiska densitetsalternativ (OD). De är tillverkade av höghomogent optiskt glas eller smält kiseldioxid och är belagda med antireflexskikt (
