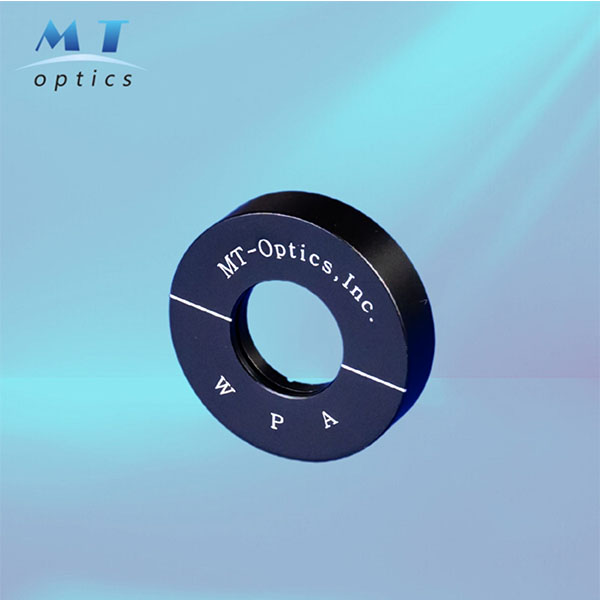

En vågplattaär tillverkad av ett material som uppvisar dubbelbrytning och det är en optisk anordning där de polerade ytorna innehåller den optiska axeln. Hastigheterna hos den extraordinära och vanliga strålar genom att de dubbelbrytande materialen varierar omvänt med deras brytningsförmåga index. Skillnaden i hastigheter ger upphov till en fas skillnaden när de två strålarna rekombineras. Vid varje specifik våglängd styrs fasskillnaden av vågplattans tjocklek.
En halv vågplatta roterar linjärt polariserat ljus till önskad orientering. Rotationsvinkeln är dubbelt så stor som vinkeln mellan den infallande polariserat ljus och optisk axel.
Kvartsvågplatta
När linjärt polariserad Ljus matas in i 45 graders vinkel mot axeln på en kvartsvågplatta, utgången är cirkulärt polariserad,liknande, Inmatat cirkulärt polariserat ljus omvandlas till linjärt polariserat ljus.
LOw Order Waveplate (Multi-Order)
Mflerfaldig ordervågplatta betyder retardans ofa-ljusvägen kommer att genomgå ett visst antal fullständiga våglängdsskift utöver den fraktionella designfördröjningen. Tjockleken på en flerordningsvågplatta är alltid runt 0,5 mm. Jämfört med nollteordningens vågplatta är flerordningsvågplattor mer känsliga för våglängds- och temperaturförändringar. De är dock billigare och används ofta i många tillämpningar där den ökade känsligheten inte är kritisk.
Drag:
Tjocklek: 0,2–0,5 mm
Hög skadetröskel
Bättre temperaturbandbredd
Låg kostnad
Dubbla våglängder vågplatta
Dubbelvåglängdsvågplatta är en multipelvågplatta som ger en specifik retardans vid två olika våglängder.
Nollordningens vågplatta
Nollordningens vågplatta är utformad för att ge en retardans av noll fulla vågor, plus önskad fraktionNollordningsvågplatta visar bättre prestanda än flerordningsvågplattor, den har bred bandbredd och en lägre känslighet till temperatur- och våglängdsförändringar.
Nollordningsvågplatta - Cementerad med epoxi
Nollordningsvågplatta - Cementerad med epoxi Cementerad nollordningsvågplatta är konstruerad av två kvartsplattor med sina snabba axlar korsad, de två plattorna är cementerade med UV-epoxi. Skillnaden i tjocklek mellan de två plattorna avgör retardationen. Nollordningsvågplattor erbjuder ett betydligt lägre beroende av temperatur och våglängdsförändring än flerordningsvågplattor.
Drag:
Cementerad med epoxi
Tjocklek 1,5~2 mm
Dubbla retardationsplattor
Bred spektral bandbredd
Bred temperaturbandbredd
Nollordningsvågplatta - optiskt kontaktad
Optiskt kontaktad nollordningsvågplatta är konstruerad av två kvartsplattor med korsade snabba axlar, de två plattorna är konstruerade med optisk kontaktmetod, den optiska vägen är epoxifri. Skillnaden i tjocklek mellan de två plattorna avgör retardationen. Noll Ordningsvågplattor erbjuder ett betydligt lägre beroende av temperatur och våglängdsförändring än vågplattor med flera ordningslinjer.
Drag:
Luftavstånd
Tjocklek 1,5~2 mm
Dubbla retardationsplattor
Bred spektral bandbredd
Bred temperaturbandbredd
Hög skadetröskel
Mräknad
Nollordningsvågplatta - luftavstånd
Luftavståndsbaserade nollte ordningens vågplattor är konstruerade av två kvartsplattor monterade i ett fäste för att bilda ett luftgap mellan de två kvartsplattorna. Skillnaden i tjocklek mellan de två plattorna avgör retardationen. Nollte ordningens vågplattor erbjuder ett betydligt lägre beroende av temperatur och våglängdsförändring än flerordningens vågplattor.
Drag:
Luftavstånd
Tjocklek 1,5~2 mm
Dubbla retardationsplattor
Bred spektral bandbredd
Bred temperaturbandbredd
Hög skadetröskel
Monterad
Sann nollordningsvågplatta-cementerad
Denna typ av nollteordningens vågplatta är konstruerad av en äkta nollteordningens vågplatta och ett BK7-substrat. Eftersom vågplattan är mycket tunn och lätt att skada, är BK7-plattans funktion att stärka vågplattan.
Drag:
Cementerad av Expoy
Bred spektral bandbredd
Bred temperaturbandbredd
Vidvinkelbandbredd
Sann nollordningsvågplatta - enkel platta
Drag:
Enkel platta
Vidvinkelbandbredd
Bred temperaturbandbredd
Bred våglängdsbandbredd
Hög skadetröskel
Tunn tjocklek: 0,04-0,09 mikron
