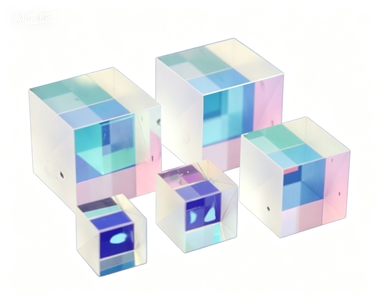

Vår en polariserande stråldelare (PBS) kub består av ett par precisionsprismor med hög tolerans, rätvinkliga, cementerade tillsammans. Ett av prismorna har en delvis reflekterande metallisk-dielektrisk beläggning applicerad på sin hypotenusa. Det infallande ljuset borde komma in i prismat wimed den belagda hypotenusan för att minimera effekt som passerar genom det optiska cementet. PBS kan dela den opolariserade strålen i två ortogonala, linjärt polariserade komponenter. P-polariserat ljus transmitteras, medan P-polariserat ljus reflekteras, båda viförsumbar absorption. Släckningsförhållandet är bättre än 1000:1 för stråldelare tillverkade med N-BK7-glas, och bättre än 100,1 för stråldelare tillverkade med UV-smält silika. Dessa kuber rekommenderas för användning i pulserade lasersystem och för att rena polarisering i multimodala högeffektslarar.
ANVÄNDNINGAR
WSS
Laserapplikationer
Fiberoptiska kommunikationssystem
40 G/100 G komponenter
POLARISERANDE STRÅLSPLITTERKUB
Mått
Gemensam specifikation
Material | N-BK7 eller UV-smält kiseldioxid |
Ttypisk dimension | 3 mm x 3 mm x 3 mm, 3,2 mm x 3,2 mm x 3,2 mm |
Flathet | λ/4@632,8 nm |
Ytkvalitet | (scratch/digge) Bättre än 40-20 |
Strålavvikelse | <3 bågminuter |
Infallsvinkel | 0+/-3 |
Huvudtransmittans | Tp>95%, Ts< 1% |
Principal reflektion | Rs> 99%, Rp< 5% |
Beläggning | "Polariserande stråldelarbeläggning på hypotenusan; AR-beläggning på andra ingångs- och utgångsytor" |
Andra storlekar, kilvinklar, diametrar och beläggningar finns också tillgängliga på begäran
Redo att komma igång? Förfrågan av e-post: rose@mt-optics.com
Relaterade produkter

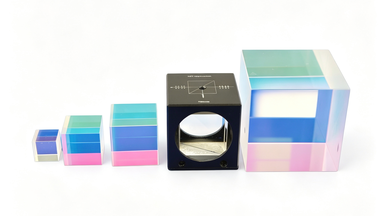

Icke-polariserande stråldelarkub (NPBS)

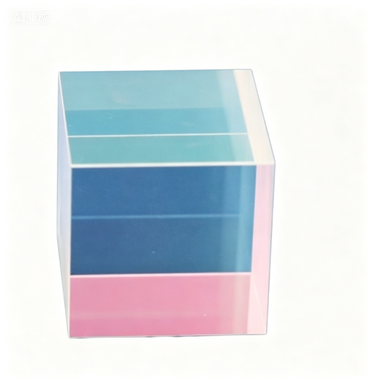

Optisk isolator

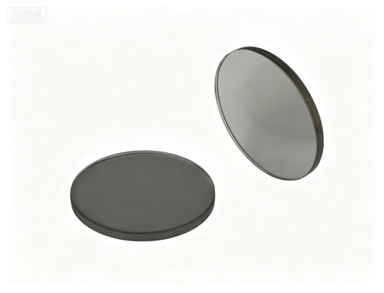

Tunnfilmslinjär polarisator
Om oss
MT-Optik, Inc..grundades 2008. Vi är en privat fabrik som specialiserar oss på export av optiska komponenter med flera element för bildsystem och optomekanisk utrustning. MT-Optics äger avancerade tillverkningsmaskiner, inklusive Optorun-beläggningsmaskin, CNC-slipning och polering, höghastighets- och precisionspolering, ultraljudsrengöring etc. Samt inspektionsinstrument som Zygo, Cary 5000, Trioptics Prism Master 0,5" prismamätningssystem och så vidare. Leverantör för högteknologiska OEM-kunder.
Polarisationsoptik:Glan Taylor-polarisatorer, Glan-laserpolarisatorer, Wollaston-polarisatorer, Rochon-polarisatorer, Glan-laserpolarisatorer med hög transmission, Glan Thompson-polarisatorer, Glan Thompson-polarisatorer, polarisationsstråldelarkuber, polarisationsstrålförskjutare, bredbandig polarisationsstrålkombinator, låg ordningsvågplatta, cementerad nollordningsvågplatta, optiskt kontaktad nollordningsvågplatta, luftavståndsbaserad nollordningsvågplatta, sann nollordningsvågplatta, dubbelvåglängdsvågplatta, akromatisk vågplatta, kvartspolarisationsrotator, polarisationskubstråldelare (PBS), icke-polariserande stråldelarkub (NPBS), tunnfilmslinjär polarisator, optisk isolator.

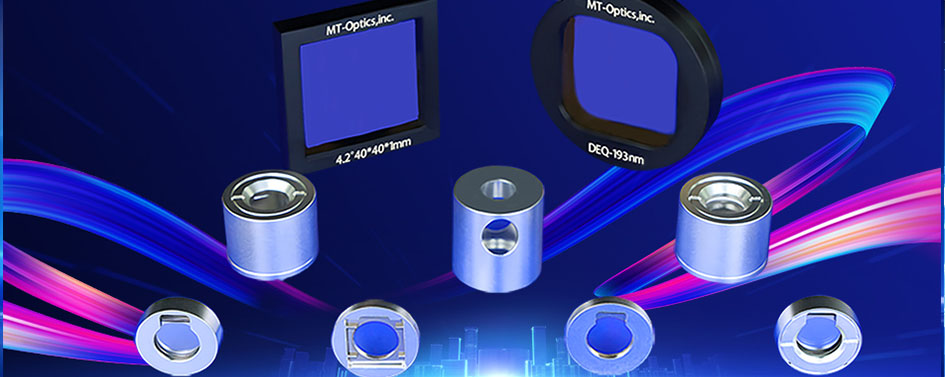

VUV-anpassade polarisatorer för laser @193nm: 193nm Glan Taylor-polarisatorer, 193nm Glan-laserpolarisatorer, Rochon-polarisatorer 193nm, 193nm lågordningsvågplatta, 193nm luftavståndsbaserad nollordningsvågplatta, vakuum-ultraviolett 193nm-serien.
Traditionell optik: Högprecisionskilprisma, mikroprisma, rätvinkligt prisma, anamorfiska prismapar, duvprisma, pentaprisma, takprisma, hörnkubretroreflektor, romboidiskt prismaKonkav planlins av smält kiseldioxid, konkav planlins av N-BK7, konkav planlins av CaF2, konvex planlins av germanium, konkav planlins av germanium, konkav planlins av CaF2, konkav planlins av CaF2, dubbel konkav lins, menisklins, akromatisk bandbreddslins, fyrkantig cylindrisk lins, optiska BK7-glasfönster, konvex planlins, fönster av smält kiseldioxid, borsilikatfönster (Pyrex), germaniumfönster (Ge), safirfönster, magnesiumfluoridfönster (MgF2), borofloatfönster, Brewster-fönster, dielektriska högreflektionsspeglar, dikroiska speglar, metallbelagda speglar (Al Ag Au), stråldelningskub, absorberande neutraldensitetsfilter, högprecisionsfilter av färgat glas, kalciumfluoridfönster (CaF2), laserstråledelare med plan platta.

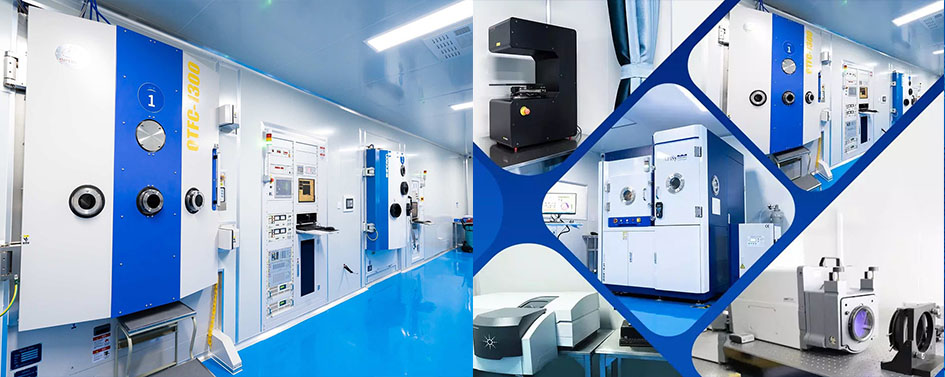

Optisk beläggning: Dikroisk spegelfilm, högreflektivitetsfilm, metallreflektiv film, polariserande stråldelningsfilm, vanlig stråldelningsfilm
